За последние три года наша команда сняла более 10 000 сферических панорам. При таких объемах работы мы постоянно стараемся развивать технику и технологию съемки. Экономия времени в одну минуту на каждой панораме позволяет нам сэкономить за съемочный день от одного часа времени. А получение качественных исходных фотографий позволяет экономить уйму времени на обработке и сборке. Мы достигли предела в производительности съемки фотографом: 40-110 точек в день (в зависимости от условий). Дальнейшие запланированные мероприятия могли добавить, скорей, качество и комфортность съемки, но не увеличить производительность труда.

Исходные данные

Место съемки: крупные химические производства.
Manfrotto: штативы 190 и 055 модели, штативные головки для сферических панорам, уровневые головки, штативные чехлы.
Камеры: полнокадровые. Основные - Nikon 750, Canon 5D-II (запасная). В дальнейшем полностью перейдем на Nikon.
Объективы: Samyang 14mm f/2.8.
Съемка: в формат RAW. Большая часть снимается в один проход (6 кадров) с верхним надиром. В некоторых случаях, когда снимаемое оборудование подходит близко к точке съемки, мы снимаем в два ряда без надира. При контрастных условиях съемки снимается HDR, чтобы покрыть весь диапазон контраста от светов до теней. Заказчику изображение передается уменьшенным до 10 000 точек по длинной стороне.

Сборка: программа Kolor Autopano Giga. При съемке 14 мм объективом в 2 ряда обеспечивается хорошее перекрытие между двумя рядами, и проблем со сборкой не возникает. Но при съемке «1 ряд + надир» надир дает небольшие пропуски в местах соединения с рядом. Чтобы обеспечить минимальное перекрытие надира мы вынуждены поднимать горизонтальный ряд панорамы на 5 градусов вверх. Так, мы полностью избавляемся от «дыр», однако, несколько недостаточных по площади перекрытий между рядом и надиром остаются. Естественно, качественно «сшить» ряд и надир в этом случае (почти) невозможно. К тому же, Samyang 14мм, имеющий сложную дисторсию, только усугубляет проблему. Поэтому, почти в каждой панораме, мы имеем места неточного соединения («призраки»), которые приходится вручную «допиливать» в Photoshop. Это самые значительные трудозатраты на этапе пост-обработки.

Что хотелось

Расширить угол обзора объектива, то есть сократить его фокусное расстояние. Это позволит избавиться или, хотя бы, сократить количество двурядных панорам. Вторая причина для увеличение угла обзора - обеспечить большее перекрытие надира, и снизить затраты времени на постобработку.

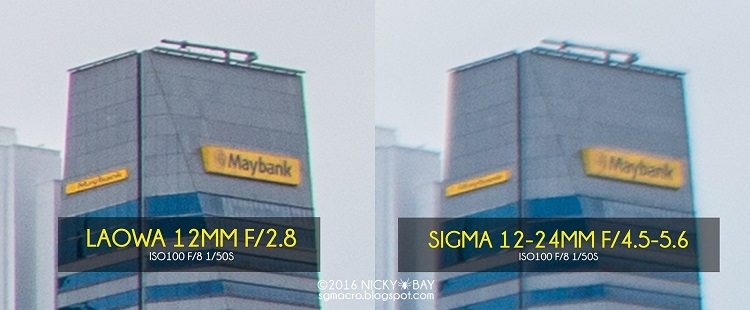

Изначально линзы фишай не рассматривались вовсе из-за отсутствия опыта съемки таким объективом и предубеждений относительно качества их изображения. Поэтому, я размышлял в сторону сверхширокоугольных объективов с фокусом менее 14 мм. Кандидатов было совсем не много, если убрать оптику c плохой разрешающей способностью, типа Sigma (фото слева).

Laowa 12mm f/2.8 – пожалуй, лучший кандидат для замены наших Samyang 14 мм. Есть для Nikon и Canon. Хорошая разрешающая способность, при рекордном фокусном расстоянии (на время моего размышления). Недостатки: 1) высоковата цена в 1000 US$; б) продается только по предварительному заказу с непонятным сроком доставки, ибо это новый продукт и много желающих его купить во всем мире.

Объективы Canon в своей линейке имели зум Canon EF 11-24mm f/4L USM. Разрешающая способность, судя по тестам, превосходит наш фикс Samyang. Но цена 2500 US$ удручает. Будь этот зум долгое время в работе, я бы смирился. Но условия наших съемок бывают столь сложны, что нет никакой гарантии, что оборудование не будет фатально повреждено на первой же съемке. Так, однажды, моя камера, вместе со штативом, летела вертикально вниз на голову инженера из нашей команды. Саша поймал падающий «снаряд», сперва каской, потом руками.

Nikon не мог мне предложить ничего, кроме двух фишаев. Но фишай вначале я не рассматривал.

Сомнения

Основные сомнения были в том, что уход на 12 или даже 11 мм объектив не меняет ситуацию кардинально. Ну да, будет чуть лучше, а хотелось прорыва. Сомнения исчезли, когда я еще раз проанализировал значения углов поля зрения. У нашего 14 мм он равен 115,7 градусов по диагонали. Laowa 12 мм дает 122 градуса по диагонали, то есть обеспечит прирост 6 градусов. Это могло нас избавить от наклона камеры вверх, при сохранении малого перекрытия надира. Или увеличит перекрытие, что, возможно, упростит постобработку, но при этом сохранится наклон ряда вверх на 5 градусов.

Canon EF 11-24 имеет 126 градусов по диагонали (прирост 10 градусов). Это уже кое-что. Такой угол зрения позволит избавиться от наклона камеры вверх, в некоторых случаях сократить количество двурядных панорам и немного увеличить перекрытие надира. Однако, я хотел «соскочить» с Canon на Nikon, по определенным причинам.

Фишай

Из любопытства я посмотрел угол зрения у фишай – 175-180 градусов. Ого! То, что нужно. Возможно даже, что при таком угле обзора мы можем покрыть полный поворот всего за 4 вертикальных снимка. Но как быть со снижением качества? Придется тестировать. Сперва определил кандидатов для тестирования: Samyang 12mm F2.8 Fish-eye и Fisheye-Nikkor 16mm f/2.8. Fisheye-Nikkor 8-15mm f/3.5-4.5 на время моего тестирования еще не был в продаже. Canon тоже имеет фишай, но я не стал его рассматривать по вышеизложенной причине.

Цель тестирования: удастся ли получить панораму, снятую фишаем, по качеству не хуже, чем снятую Samyang 14мм. Сравнивать буду как разрешающую силу объективов, так и способность держать контровый свет в условиях высокого контраста.

Далее я нашел компанию, сдающую в прокат фотооборудование. Rentaphoto могло предоставить мне оба испытуемых объектива, но, к сожалению Samyang 12мм был только для Canon, еще и в исполнении «для видео». Впрочем, в других компаниях, ситуация с этим фишаем была точно такой же. Поэтому объективы я буду сравнивать попарно. Для Nikon: Samyang 14мм и Fisheye-Nikkor 16mm. Для Canon: Samyang 14мм и Samyang 12мм Fish-eye. "Рыбьи глаза" тестировались на диафрагме 8, как оптимальной. Наводка на резкость осуществлялась по тексту на ближней стойке.

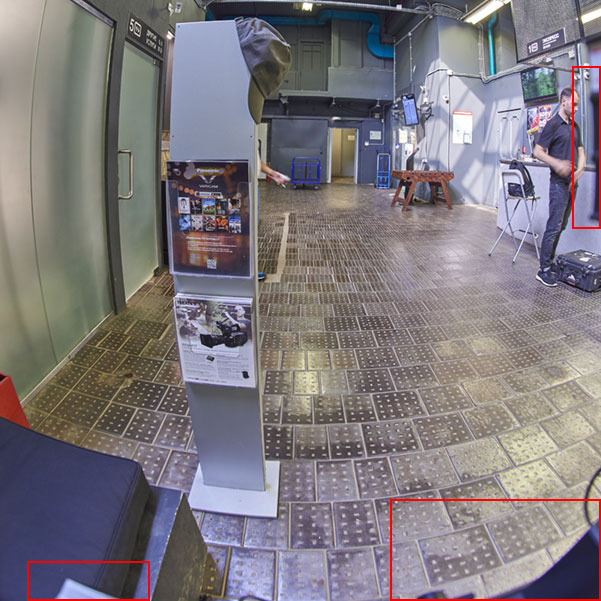

Фото 1: Nikkor, планка головки в кадре.
Фото 2: Перекрытие при 4-х кадровой панораме.
Фото 3: "Призраки" при недостаточном перекрытии.

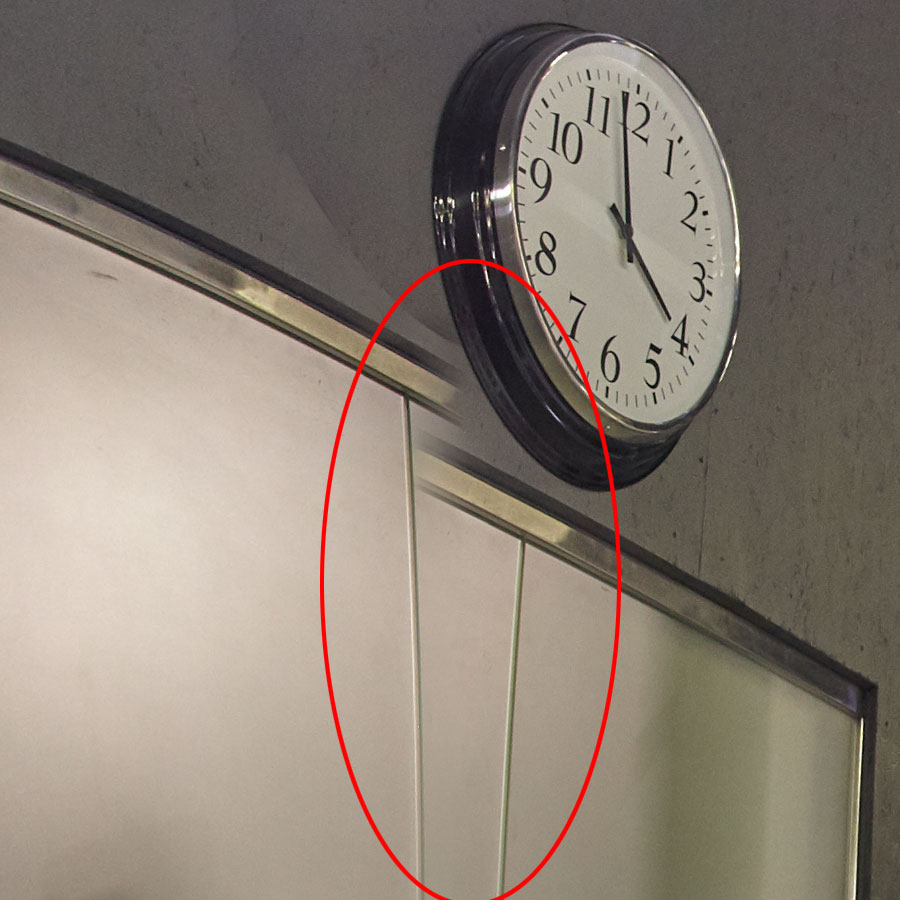

Фото 4: Небольшие "призраки"

Fisheye-Nikkor 16mm

Фишай от Nikon был небольшого размера и сперва это радовало. Я заметил, что нижняя и боковая планка головки входит в кадр (фото 1). Хм… не критично, в крайнем случае, это место можно откадрировать. В 4 вертикальных кадра панорама, формально, может быть снята. Но по центру вертикальной стороны перекрытие между снимками слишком маленькое (фото 2). На всякий случай, я снял панораму за 4 кадра, чтобы посмотреть, можно ли будет ее собрать. Панорамы сшивались с очень сильными ошибками, нерабочий вариант (фото 3). Возможно, что достаточное перекрытие было бы обеспечено при 5-ти кадровой панораме, но у делителя головки Manfrotto нет возможности такого деления: только 4 или 6. Я был вынужден выставить делитель на 6. А значит, уменьшить количество кадров не удастся даже при 180-градусном угле зрения (при вертикальном кадре). Жаль.

При ручной наводке на резкость, мы используем две дистанции: 1,5 и 0,5 метра. Кольцо фокусировки Nikon вращается слишком легко и во время съемки оно запросто уйдет с нужной дистанции. С этой проблемой мы справимся, используя бумажную малярную ленту. Картинка, при вращении кольца, «гуляла» во все стороны. Было ощущение, что я работаю хлипким «стеклом» дешевле 100$. В общем, неприятные впечатления. Однако, мне важней какого качества панорама будет собрана с этого объектива.

Фото 5: Контровый свет Nikkor держит лучше Samyang 14 мм.
Фото 6: Разрешающая способность Nikkor чуть выше Samyang 14 мм.
Фото 7: Острова падения разрешающей способности Nikkor.
Фото 8: Снижение разрешающей способности в углах кадра Nikkor.

1) Планки, входящие в изображение, при сборке отбрасываются Autopano Giga, то есть их можно не кадрировать.

2) Небольшие "призраки" остались, несмотря на то, что зоны перекрытия увеличились значительно (фото 4).

3) Контровый свет объектив держит немного лучше, чем Samyang 14 мм (фото 5).

4) Разрешающая способность Nikkor немного выше, чем Samyang 14 мм (фото 6). После уменьшения размера фотографии до 10 000 точек - разница не видна.

5) Возникают «острова» сильного падения разрешающей способности (фото 7). Подозреваю, что причиной этому является сильное падение разрешающей способности в углах кадра (фото 8). Это сыграло решающую роль, чтобы я принял решение – «не вариант».

Samyang 12мм

Samyang 12мм Fish-eye сделан добротно, как и его 14 мм брат. Сразу проверил юстировку. У 14-ти миллиметрового варианта это больное место - объективы почти всегда разюстированы после завода, и при наводке на «бесконечность» по шкале расстояний можно значительно промахнуться по резкости. Все в порядке, «бесконечность» на месте.

Фото 9: Samyang, планки головке торчат меньше.
Фото 10: Samyang в углах лучше Nikkor.

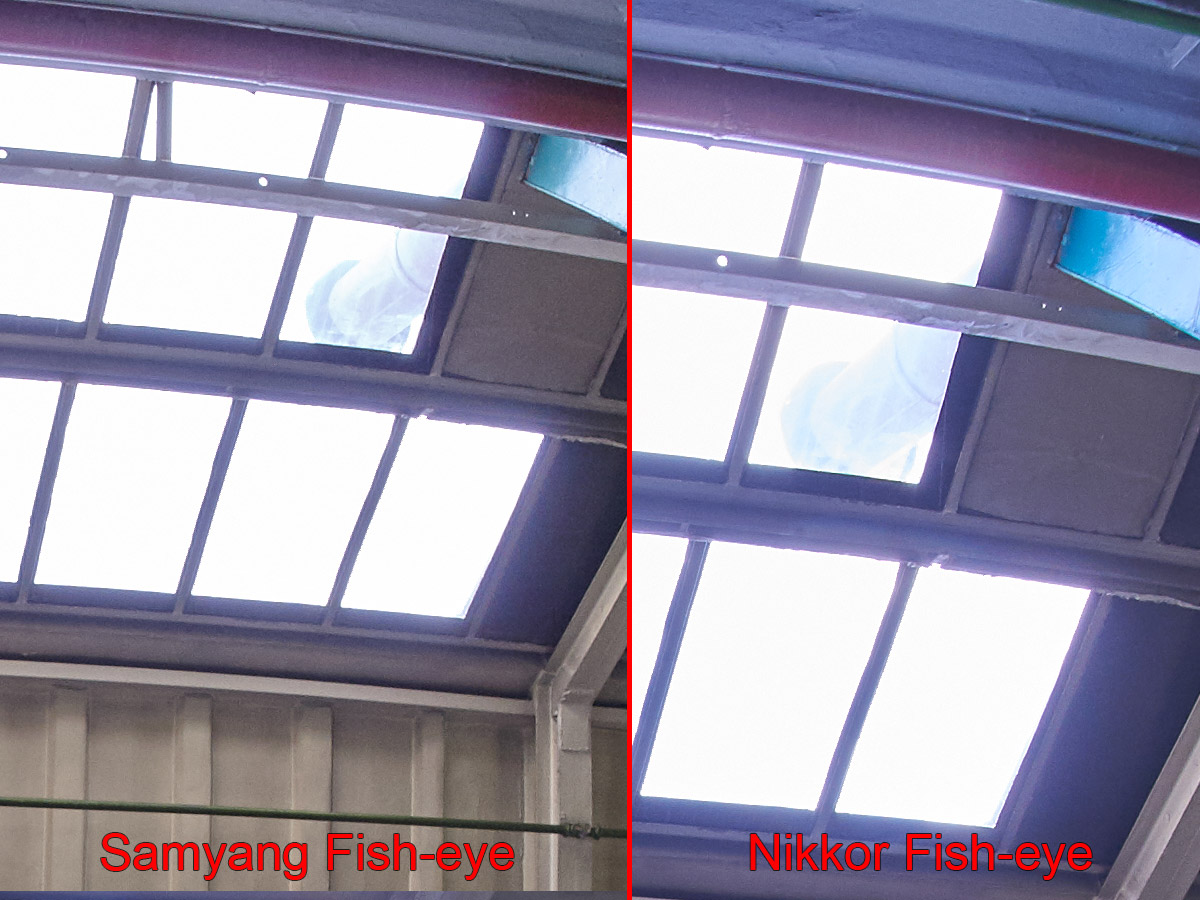

Фото 11: Samyang чуть менее резкий чем Nikkor.
Фото 12: Контровый свет Samyang держит лучше всех.

Планка головки Manfrotto тоже входит в кадр, но значительно меньше (фото 9). Задумался, почему так. Как будто угол зрения этого фишая меньше чем у Nikkor, чего быть не должно. Ха, размер имеет значение! Объектив Samyang длинней, его передняя линза выдвинута вперед относительно планки головки, поэтому она в меньшей степени попадает в кадр.

Падение разрешающей способности в углах не фатальное, как у Nikkor (фото 10). В целом, разрешающая способность этого объектива чуть ниже, чем у Nikkor (фото 11), но при уменьшении панорамы до 10 000 точек разница несущественна. Я вполне допускаю, что это можно объяснить тем, что у Canon 5D-II, на котором я тестировал этот объектив, матрица имеет на борту 21 мегапиксель, а у Nikon – 24 мегапикселя.

Контровый свет фишай держит лучше, чем Samyang 14мм и Nikkor (фото 12). Цвета передаются ярче (выяснено позже, при выполнении заказа). Полагаю что причиной тому - лучшее просветление передней линзы у фишая.

Панорама из 4-х снимков собирается, но ошибки в сшивке очень сильные, даже без надира. Чуда не произошло.

Выводы

Мы купили два Samyang 12мм и не были разочарованы. Фишай прекрасно держит контровый свет и солнце, позволяет снимать сферическую панораму (от ножек штатива) за 7 кадров. Значит 12-ти кадровые панорамы для нас остались в прошлом. Это сократит время съемки и обработки, все панорамы будут визуально однотипные, а не в 1 и 2 прохода. Стоимость объективов, покупку которых оплатил заказчик, вернется ему, за счет экономии, на паре производств, и, в дальнейшем, будет давать заказчику существенную экономию стоимости работ по съемке и обработке. Мы довольны.

PS: благодарю Андрея, сотрудника Rentaphoto, за помощь в тестировании объективов и удивительное буддийское спокойствие.


Возникли вопросы - спрашивайте, появились мысли - делитесь!
